থার্মোকপলের বর্ণনাঃ
একটি থার্মোকপল হল এক ধরনের তাপমাত্রা সেন্সর যা দুটি ভিন্ন ধাতব তারের সমন্বয়ে গঠিত যা এক প্রান্তে একত্রিত হয়, একটি জংশন তৈরি করে। যখন জংশনটি গরম বা শীতল হয়, তখন এটি একটি জংশন তৈরি করে।এটি একটি ছোট ভোল্টেজ উৎপন্ন করে (যা Seebeck ভোল্টেজ নামে পরিচিত) যা সংযোগ এবং তারের অন্যান্য প্রান্তের মধ্যে তাপমাত্রার পার্থক্যের সমানুপাতিক, যা একটি রেফারেন্স তাপমাত্রায় রাখা হয়। এই ভোল্টেজটি পরিমাপ করা যায় এবং তাপমাত্রা রিডিংয়ে রূপান্তরিত করা যায়।
থার্মোকপলগুলির মূল বৈশিষ্ট্যঃ
নির্মাণঃ
- সাধারণত দুটি ভিন্ন ধাতু থেকে তৈরি (যেমন, তামা এবং কনস্ট্যান্টান, লোহা এবং কনস্ট্যান্টান, বা নিকেল এবং ক্রোমিয়াম) ।
- যেখানে দুটি ধাতু মিলিত হয় সেখানে সংযোগকে "মাপ সংযোগ" বলা হয়।" যখন অন্য প্রান্তগুলি একটি পরিমাপ ডিভাইসে সংযুক্ত থাকে এবং সাধারণত একটি পরিচিত রেফারেন্স তাপমাত্রায় বজায় রাখা হয় (যা প্রায়ই "রেফারেন্স জংশন" বলা হয়).
প্রকারঃ
থার্মোকপলগুলি ব্যবহৃত উপকরণগুলির উপর ভিত্তি করে বিভিন্ন ধরণের শ্রেণিবদ্ধ করা হয়, যেমনঃ
- প্রকার K (Chromel-Alumel)
- টাইপ জে (আইরন-কনস্ট্যান্টান)
- টাইপ টি (কপার-কনস্ট্যান্টান)
- টাইপ ই (ক্রোমেল-কনস্ট্যান্টান)
- টাইপ এন (নিক্রোসিল-নিসিল) ইত্যাদি।
প্রতিটি প্রকারের বিভিন্ন অ্যাপ্লিকেশনের জন্য উপযুক্ত নির্দিষ্ট তাপমাত্রা পরিসীমা এবং বৈশিষ্ট্য রয়েছে।
তাপমাত্রা পরিসীমাঃ
থার্মোকপলগুলি ক্রায়োজেনিক স্তর (টাইপ টি এর মতো) থেকে খুব উচ্চ তাপমাত্রা (টাইপ বি এর মতো, যা 1,800 °C বা তারও বেশি পরিমাপ করতে পারে) পর্যন্ত বিস্তৃত তাপমাত্রা পরিমাপ করতে পারে।
প্রতিক্রিয়া সময়:
থার্মোকপলগুলির সাধারণত দ্রুত প্রতিক্রিয়া সময় থাকে, যা তাদের গতিশীল তাপমাত্রা পরিমাপের জন্য উপযুক্ত করে তোলে।
উপকারিতা:
সহজ নির্মাণ এবং দৃঢ়তা।
বিস্তৃত তাপমাত্রা পরিসীমা এবং বিভিন্ন কনফিগারেশনে উপলব্ধ।
তুলনামূলকভাবে কম খরচ এবং ইনস্টলেশনের সহজতা।
সীমাবদ্ধতা:
ক্যালিব্রেশন, তারের বিচ্ছিন্নতা এবং সংযোগগুলির গুণমানের মতো কারণগুলির দ্বারা নির্ভুলতা প্রভাবিত হতে পারে।
আউটপুট
শেল্ড ওয়্যার টাইপ K এর জন্য প্রকারঃ
| পণ্যের নাম |
কোড |
প্রকার |
শ্যাথ উপাদান |
ডায়ার বাইরে। |
তাপমাত্রা |
| NiCr-NiSi /NiCr-NiAl |
কে কে |
কে |
এসএস৩০৪ এসএস৩১৬ |
0.৫-১.0 |
400 |
| 1.৫-৩।2 |
600 |
| 4.০-৮0 |
800 |
| এসএস ৩১০ ইনকোনেল ৬০০ |
0.৫-১.0 |
500 |
| 1.৫-৩।2 |
800 |
| 4.০-৬4 |
900 |
| 8.০-১২।7 |
1000 |
| NiCrSi-NiSi |
এন কে |
এন |
এসএস৩০৪ এসএস৩১৬ |
0.৫-১.0 |
400 |
| 1.৫-৩।2 |
600 |
| 4.০-৮0 |
800 |
| এসএস ৩১০ ইনকোনেল ৬০০ |
0.৫-১.0 |
500 |
| 1.৫-৩।2 |
800 |
| 4.০-৬4 |
900 |
| 8.০-১২।7 |
1000 |
| নিক্র-কনস্ট্যান্টান |
EK |
ই |
এসএস৩০৪ এসএস৩১৬ |
0.৫-১.0 |
400 |
| 1.৫-৩।2 |
600 |
| 4.০-৮0 |
800 |
| ফে-কনস্ট্যান্টান |
জে কে |
J |
এসএস৩০৪ এসএস৩১৬ |
0.৫-১.0 |
400 |
| 1.৫-৩।2 |
600 |
| 4.০-৮0 |
800 |
| কু-কনস্ট্যান্টান |
টি কে |
টি |
এসএস৩০৪ এসএস৩১৬ |
0.৫-১.0 |
400 |
| 1.৫-৩।2 |
600 |
| 4.০-৮0 |
800 |
| RhPt10-Ph |
এস কে |
এস |
ইনকোনেল৬০০ |
6.০-১২।7 |
1100 |
বিভিন্ন তাপমাত্রা পরিমাপ মাধ্যম এবং পরিষেবা শর্তগুলি বর্মযুক্ত থার্মোকপলগুলির পরিষেবা জীবন এবং তাপমাত্রা পরিসরে প্রভাব ফেলে, টেবিলের তথ্যগুলি কেবলমাত্র প্রস্তাবিত তথ্য।
শ্যাথ ওয়্যার টাইপ কে এর সঠিকতা
| প্রকার |
ক্লাস I |
ক্লাস ২ |
| সঠিকতা |
তাপমাত্রা পরিসীমা |
সঠিকতা |
তাপমাত্রা পরিসীমা |
| কে |
±1.5°C |
-40~375°C |
±2.5°C |
-40~375°C |
| ±0.4% |
৩৭৫°সি-১০০০°সি |
±0.75% |
৩৭৫°সি-১০০০°সি |
| এন |
±1.5°C |
-40~375°C |
±2.5°C |
-40~375°C |
| ±0.4% |
৩৭৫°সি-১০০০°সি |
±0.75% |
৩৭৫°সি-১০০০°সি |
| ই |
±1.5°C |
-40~375°C |
±2.5°C |
-40~375°C |
| ±0.4% |
৩৭৫°সি-৮০০°সি |
±0.75% |
৩৭৫°সি-৮০০°সি |
| J |
±1.5°C |
-40~375°C |
±2.5°C |
-40~375°C |
| ±0.4% |
৩৭৫°সি-৮০০°সি |
±0.75% |
৩৭৫°সি-৮০০°সি |
| টি |
±0.5°C |
-৪০-১২৫°সি |
±1.0°C |
-৪০-১২৫°সি |
| ±0.4% |
125°C-350°C |
±0.75% |
125°C-350°C |
| এস |
০-১১০০°সি |
±1.0°C |
০-১১০০°সি |
±1.5°C |
পণ্যের বর্ণনাঃ
- খনিজ-বিচ্ছিন্ন থার্মোকপল ওয়্যারিং 0.5 মিমি থেকে 4.0 মিমি পর্যন্ত বিভিন্ন আকারে পাওয়া যায় এবং তাপমাত্রা 1200 °C পর্যন্ত পরিমাপ করতে ব্যবহার করা যেতে পারে।কন্ডাক্টর টাইপ হয় কঠিন বা স্ট্র্যাংড হতে পারে, অ্যাপ্লিকেশন প্রয়োজনীয়তা উপর নির্ভর করে। খনিজ-বিচ্ছিন্ন থার্মোকপল ওয়্যারিং ব্যবহৃত বিচ্ছিন্নতা খনিজ বিচ্ছিন্ন হয়,যা চমৎকার বৈদ্যুতিক বিচ্ছিন্নতা এবং যান্ত্রিক সুরক্ষা প্রদান করে, তারের স্থায়িত্ব এবং নির্ভরযোগ্যতা নিশ্চিত করে।
- খনিজ-বিচ্ছিন্ন থার্মোকপল ওয়্যারিংয়ের গর্তটি স্টেইনলেস স্টিল থেকে তৈরি, যা এটিকে কঠোর পরিবেশে ব্যবহারের জন্য উপযুক্ত করে তোলে।স্টেইনলেস স্টীল গর্ত জারা এবং উচ্চ তাপমাত্রা চমৎকার প্রতিরোধের প্রদান করে, এটি এমন অ্যাপ্লিকেশনগুলিতে ব্যবহারের জন্য আদর্শ যেখানে তারের রাসায়নিক, আর্দ্রতা এবং চরম তাপমাত্রার সংস্পর্শে আসে।
- খনিজ-বিচ্ছিন্ন থার্মোকপল ওয়্যারিং স্ক্রু, প্লাগ এবং সকেট সহ বিভিন্ন সংযোগকারী প্রকারের সাথে উপলব্ধ। সংযোগকারী প্রকারটি অ্যাপ্লিকেশন প্রয়োজনীয়তার উপর ভিত্তি করে নির্বাচন করা যেতে পারে।উদাহরণস্বরূপ, স্ক্রু সংযোগকারী প্রকারটি এমন অ্যাপ্লিকেশনগুলির জন্য উপযুক্ত যেখানে ক্যাবলটি প্রায়শই সংযুক্ত এবং সংযোগ বিচ্ছিন্ন করা দরকার।প্লাগ এবং সকেট সংযোগকারী ধরনের অ্যাপ্লিকেশন যেখানে তারের স্থায়ীভাবে সংযুক্ত করা প্রয়োজন জন্য আদর্শ.
- খনিজ-বিচ্ছিন্ন থার্মোকপল ওয়্যারিং অত্যন্ত নির্ভরযোগ্য এবং নির্ভুল, এটি বিভিন্ন শিল্প অ্যাপ্লিকেশন যেমন রাসায়নিক প্রক্রিয়াকরণ, খাদ্য প্রক্রিয়াকরণ, এবং ফার্মাসিউটিক্যালস ব্যবহারের জন্য আদর্শ করে তোলে.এটি চরম অবস্থার অধীনে কাজ করার জন্য ডিজাইন করা হয়েছে, যা এটিকে কঠোর পরিবেশে ব্যবহারের জন্য উপযুক্ত করে তোলে।খনিজ-বিচ্ছিন্ন তাপমাত্রা কয়েল এছাড়াও গবেষণা এবং উন্নয়ন অ্যাপ্লিকেশন যেখানে উচ্চ নির্ভুলতা এবং নির্ভরযোগ্যতা অপরিহার্য ব্যাপকভাবে ব্যবহৃত হয়.
অ্যাপ্লিকেশনঃ
এমআই ক্যাবল ব্যবহার করে নির্মিত আরটিডি এবং থার্মোকপল সেন্সরগুলি বিভিন্ন অ্যাপ্লিকেশনগুলিতে ব্যাপকভাবে ব্যবহৃত হয় যেমনঃ
- কঠিন বর্জ্য জ্বালানী।
- ধাতুর গুঁড়ো সিন্টারিং।
- সিরামিক উপকরণ গুলি করা।
- গ্যাস বা তেল চালিত চুলা।
- জ্বালানী চালিত তাপ এক্সচেঞ্জার।
- বক্স ফার্নেস।
- পারমাণবিক বা হাইড্রোকার্বন ভিত্তিক শক্তি কেন্দ্র।

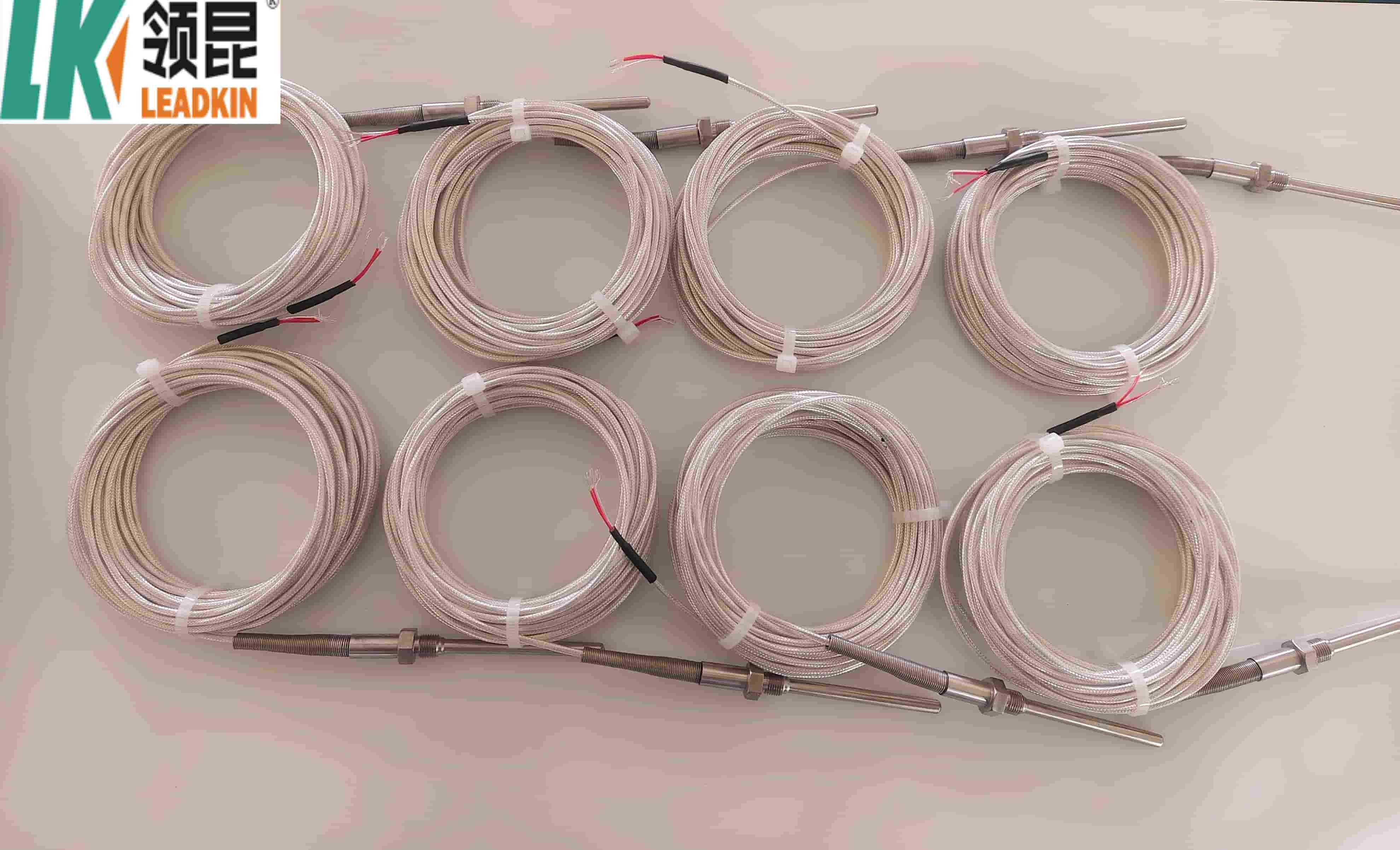

প্রোডাক্টের ছবি:
কোম্পানির তথ্য:
A. প্রধান পণ্য
B. প্যাকেজ
আমরা তাপ সংকীর্ণ টিউব এবং প্লাস্টিকের ফিল্ম যোগ করি যাতে উচ্চ নিরোধক প্রতিরোধের নিশ্চিত হয়।
মার্কিং নোট ছাড়া, আমাদের কাছে প্রতিটি কয়েল ক্যাবলের পাস কার্ড এবং পরীক্ষার রিপোর্ট রয়েছে।
C. Mi ক্যাবল উৎপাদন লাইন
আমাদের উচ্চমানের পেশাদার পণ্য আছে, পাশাপাশি উন্নত পণ্য লাইন এবং সরঞ্জাম।সমস্ত পণ্য আন্তর্জাতিক মানের মান মেনে চলে এবং বিশ্বের বিভিন্ন বাজারে ব্যাপকভাবে প্রশংসিত হয়বাজারের চাহিদা বৃদ্ধির সাথে সাথে, আমরা উৎপাদন ব্যবস্থা উন্নত করতে, গুণমান উন্নত করতে পণ্য আপডেট করে গ্রাহকদের ক্রমাগত সন্তুষ্ট করি।
সহায়তা ও সেবা:
আমাদের মিনারেল আইসোলেটেড থার্মোকপল তারগুলি উচ্চ তাপমাত্রার পরিবেশেও সঠিক তাপমাত্রা পরিমাপ প্রদানের জন্য ডিজাইন করা হয়েছে।গহ্বরের উপাদান, এবং নিরোধক উপকরণ, আমরা আপনার নির্দিষ্ট চাহিদা অনুসারে একটি কাস্টম সমাধান অফার। আমাদের তারগুলি অত্যন্ত টেকসই এবং কম্পন এবং শক প্রতিরোধী।
আমরা আমাদের খনিজ নিরোধক থার্মোকপল তারের জন্য প্রযুক্তিগত সহায়তা এবং পরিষেবা সরবরাহ করি, যার মধ্যে রয়েছেঃ
- থার্মোকপল টাইপ, গ্লাভস উপাদান এবং বিচ্ছিন্নতা উপাদান নির্বাচন নির্দেশিকা
- ক্যাবল ইনস্টলেশন এবং রক্ষণাবেক্ষণের জন্য সহায়তা
- সমস্যা সমাধান এবং সমস্যা সমাধান
- মেরামত ও গ্যারান্টি সেবা
আমাদের বিশেষজ্ঞদের দল সর্বোচ্চ স্তরের গ্রাহক সন্তুষ্টি নিশ্চিত করতে এবং আপনার তাপমাত্রা পরিমাপের প্রয়োজনের জন্য নির্ভরযোগ্য সমাধান সরবরাহ করতে নিবেদিত।
অর্ডার বিজ্ঞপ্তিঃ
1- সঠিক উদ্ধৃতি।
2দাম, ট্রেড মেয়াদ, লিড টাইম, পেমেন্ট মেয়াদ ইত্যাদি নিশ্চিত করুন।
3. LEADKIN বিক্রয় LEADKIN সিল সহ প্রোফর্ম ইনভয়েস প্রেরণ করুন।
4গ্রাহক আমানতের জন্য অর্থ প্রদানের ব্যবস্থা করে এবং আমাদের ব্যাংক স্লিপ পাঠায়।
5. মধ্য উত্পাদন-উত্পাদন লাইন যা আপনি আপনার পণ্য দেখতে পারেন দেখানোর জন্য ছবি পাঠান. আবার আনুমানিক বিতরণ সময় নিশ্চিত করুন.
6. শেষ উৎপাদন-বড় আকারের উৎপাদিত পণ্যের ছবি।
7. ক্লায়েন্টরা ব্যালেন্সের জন্য অর্থ প্রদান করে এবং লিডকিন পণ্যগুলি প্রেরণ করে। ট্র্যাকিং নম্বরটি জানান এবং ক্লায়েন্টদের জন্য স্থিতি পরীক্ষা করুন।
8অর্ডারটি পুরোপুরি শেষ হয়ে যাবে যখন আপনি পণ্যটি পাবেন এবং তাদের সাথে সন্তুষ্ট হবেন ।
9. লিডকিনের কাছে গুণমান, সেবা, বাজার প্রতিক্রিয়া এবং পরামর্শ সম্পর্কে প্রতিক্রিয়া জানানো। এবং আমরা আরও ভাল করব।
